Gas mischen

Jetzt kommt ein  G E F Ä H R L I C H E S Thema…. „Garagenfüller: Das sind alles gefährliche Menschen die unverantwortlich und ohne TÜV Zulassung zu Hause mit hohen drücken herum spielen. Am schlimmsten noch mit reinem Sauerstoff!“

Klingt das bekannt? Ok, es gibt auch verrückte… Aber wer einen ordentlichen Gasblender Kurs absolviert hat und handwerklich nicht ein Volldepp ist, kann auch zu Hause eine Füllstation aufbauen.

Ich habe mir eine Füllanlage aufgebaut, weil mir die ewig lange Fahrerei zur Füllstation zu nervig war. Noch schlimmer war allerdings, dass ich öfter, nach telefonischer Abstimmung, wie viel He oder o2 noch da ist zum Fülljockel gefahren bin, und dann vor fast leeren Flaschen stand und kein Poster da war. Also was liegt näher, als sich selber eine Füllanlage aufzubauen. Billig ist der Spaß nicht und unter 5.000 EUR klappt es auch nicht.

Schaut man sich das Ganze aus der Kostenperspektive an braucht es schon etliche, tiefe Tauchgänge, um den break even zu schaffen. Bei den derzeit aber immer weiter steigenden Heliumpreisen verkürzt sich dieser Zeitraum erheblich.

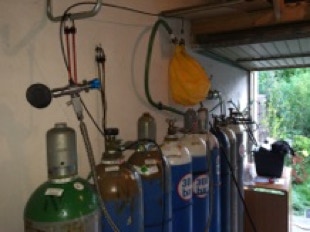

Meine aktuelle Füllstation besteht aus folgenden Flaschen:

1x 50l 300bar Argon

2x 50l 300bar Helium

2-3x 50l 300bar Sauerstoff

Beim Sauerstoff muss ich immer schauen, dass

eine Flasche nahe 300bar ist. Wenn ich mal einen

o2 Booster habe, reichen 2 aus. Aber der rechnet

Sich bei mir nicht.

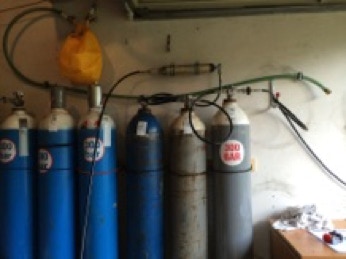

Dazu eine Luft Kaskade aus:

1x 50l 300bar

2x 50l 200bar

Die 3 Flaschen sind alle miteinander verbunden

(vor dem Ventil aufdrehen nachdenken) :-).

Von der einen Seite speist der Kompressor Luft

ein. An der Ausgangsseite ist ein Mavotec Filter

mit Rückschlagventil und von Dort geht es an den

Füllanschluß für die Flaschen.

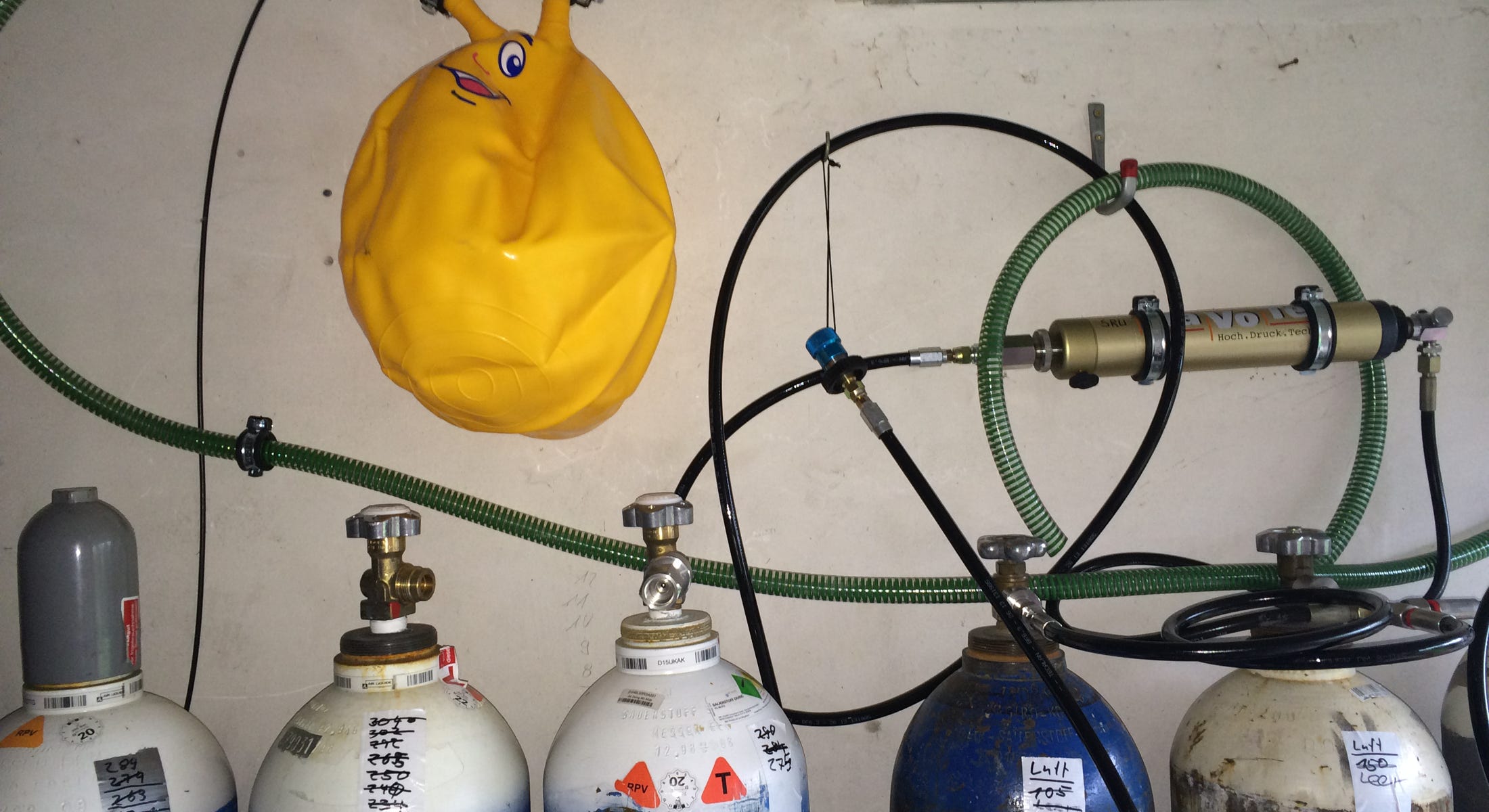

Der Gelbe Ball ist zum leerpumpen der Helium Speicherflaschen. Auf der einen Seite

ist der grüne Gartenschlauch. Den kann ich mit dem Lufransaug des Kompressors verbinden. An der anderen Seite ist ein dünner 400Bar schlauch, der an eine 1. Stufe geht. Diese ist an der Helium Speicherflasche angeschlossen, welche leergepumpt werden soll.

In der „Kiste“ steht ein Bauer PE100 Kompressor.

Da der „kleine“ 85db Radau macht, habe ich ihn in

eine Kiste mit Schalldämmung gesteckt. Das bringt

knapp 5 db, aber die Frequenz geht deutlich runter.

So wird der Lärmpegel erträglich.

Zu der ganzen Anlage kommt ein Maximator

(ex mavotec) o2 Füllschlauch mit Rückschlagventil

und digital Manometer und einige Adapter für die

Speicherflaschen.

Ich habe alles auf 300bar Basis gebaut, da ich

meine Stages eh immer auf 230bar drücke und

die Flaschen an meinem Rebreather 300bar

ausgelegt sind.

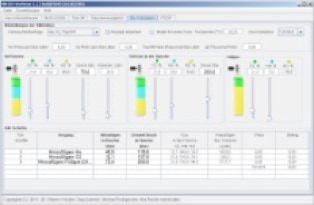

Zur Berechnung nutze ich DIR Wetnotes.

Das Programm ist Freeware und kann unter

wetnotes.t-provider.de/ für OSX, Windows

und Linux herunter geladen werden.
