Auf dieser Seite findest du einige Infos zu speziellen Infos zu meinem Astro-Setup.

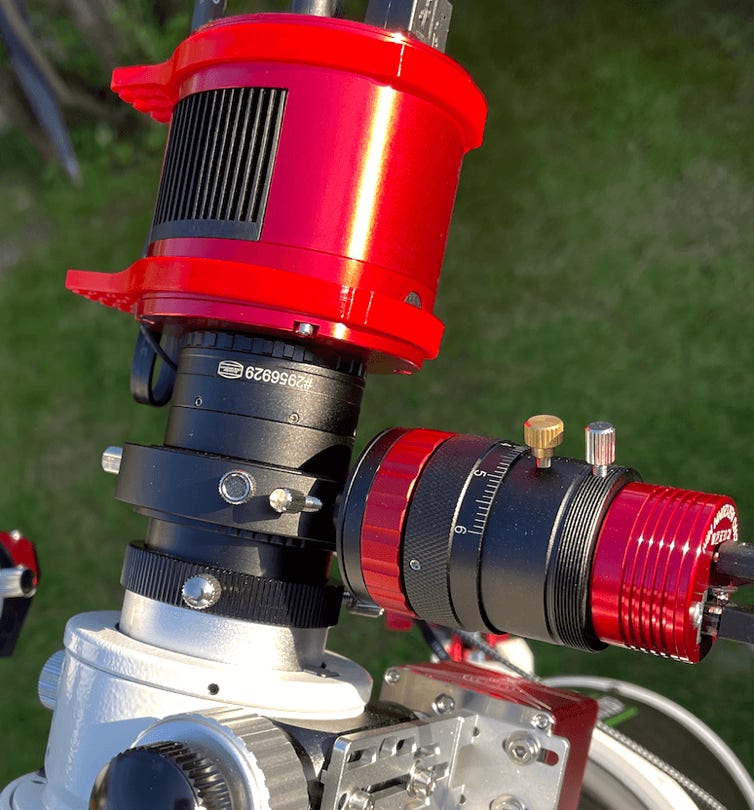

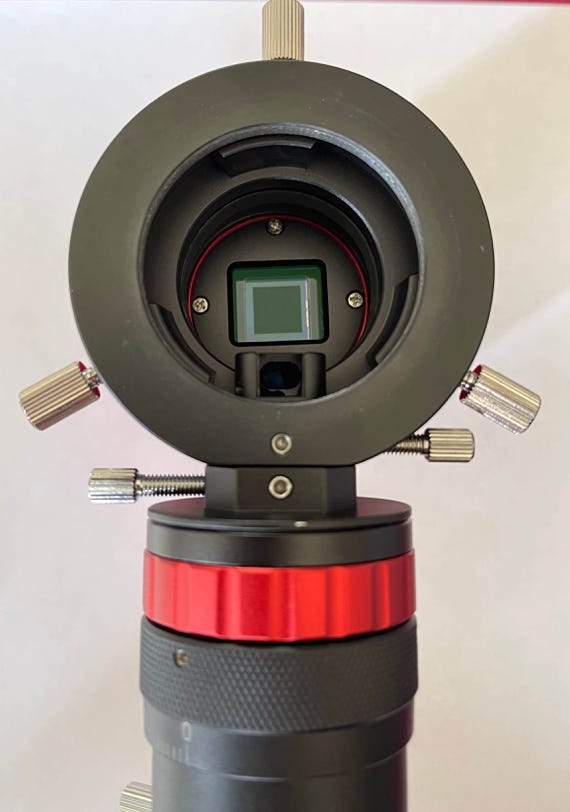

Der OAG - Off-Axis-Guider

Der OAG ermöglicht es, die Guidingkamera direkt durch das Teleskop schauen zu lassen. Das erspart das Herumgesucht mit dem separaten Guiding-Fernrohr. Hier hast du meist eine viel geringere Brennweite und es muss immer sehr genau ausgerichtet sein. Der OAG muss aber sehr genau justiert werden.

Bei meinem Koma-Korrektor ist eine Entfernung vom Auflagemaß des Chips bis zum Koma-Korrektor von 55mm angegeben. Das bedeutet, dass vom Auflagemaß des Sensors der Guidingkamera bis zum Koma-Korrektor ebenfalls 55mm eingestellt werden müssen. Nur geht der Weg jetzt über das Prisma des OAG!

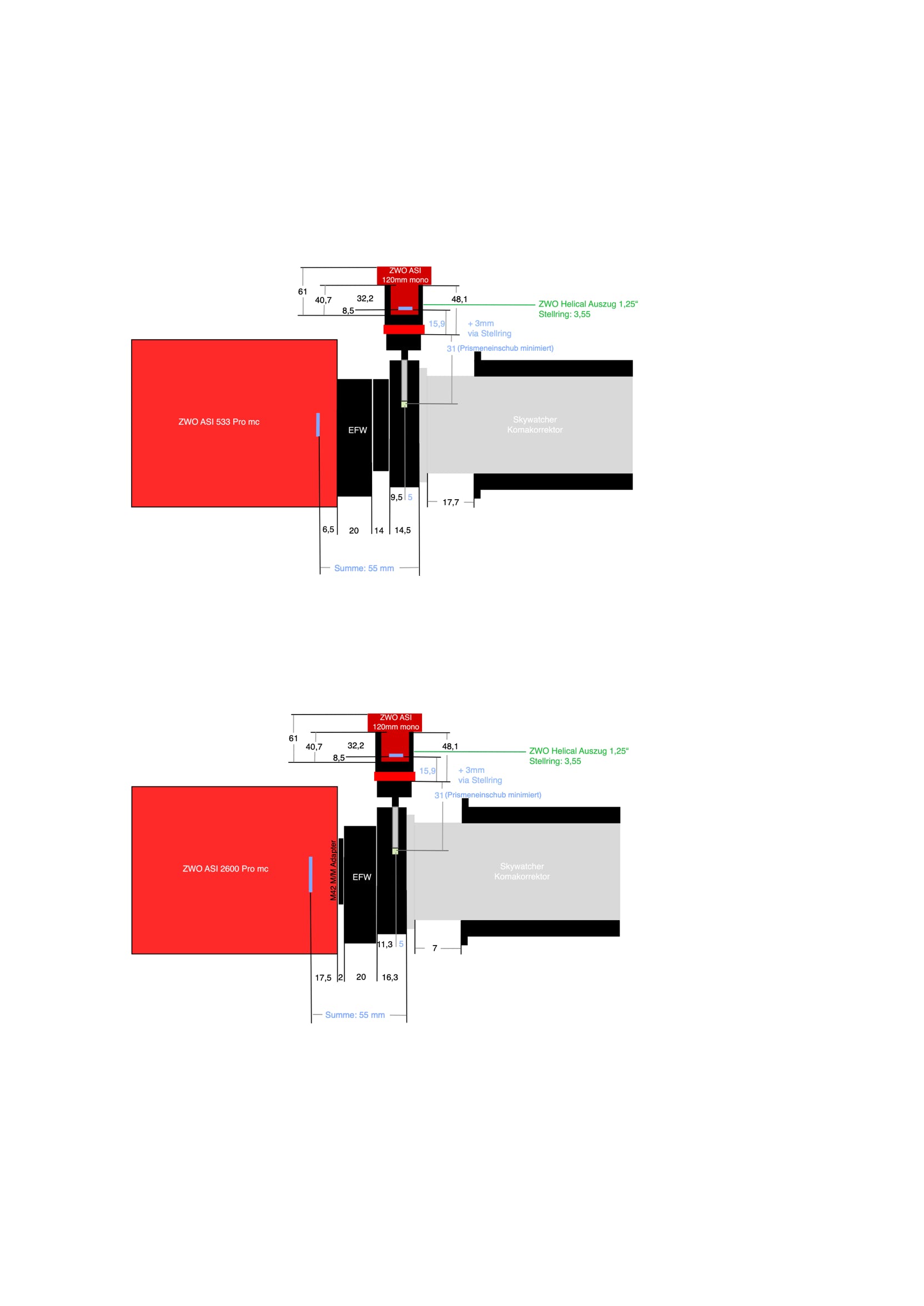

Die folgende Zeichnung zeigt mein Setup und soll das Thema etwas erklären.
